超聲波液位計的裝置與設置
來源：江蘇騰泰儀表科技有限公司
瀏覽：-2607
發布日期：2022-03-31
一、超聲波液位計裝置方式
1、支架裝置：在被測液體上方程度固定L型支架，用螺絲將液位儀固定在支架上。
2、法蘭裝置：裝置時，先將法蘭固定在鐵板或盲板上，然后將儀表固定在法蘭上。

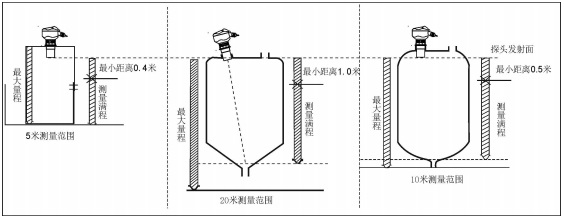

1、換能器發射面到*低液位的間隔，應小于選購儀表的量程。
2、換能器發射面到*高液位的間隔，應大于選購儀表的盲區。
3、換能器的發射面應該與液體外表堅持平行。
4、換能器的裝置位置應盡量避開正下方進、出料口等液面有猛烈動搖的位置。
5、若池壁或罐壁不潤滑，儀表需分開池壁或罐壁0.5m以上。
6、若換能器發射面到*高液位的間隔小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要堅持潤滑。
四、超聲波液位分體式超聲波液位計具有平安、清潔、精度高、壽命長、穩定牢靠、裝置維護便當、讀數簡捷等特性，普遍應用于石油、化工、水處置、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種范疇。計裝置留意事項
1、儀表外殼*好與大地牢靠相連。
2、電線、電纜維護管，要留意避免積水過多。
3、儀表固然本身帶有防雷器件，但儀表在多雷地域運用時，*好在儀表的進出線端另外裝置專用的防雷安裝。
4、儀表在特別酷熱、冰冷的中央運用，即四周環境溫度有可能超出儀表的工作請求時，*好在液位儀四周加設防高、低溫安裝。

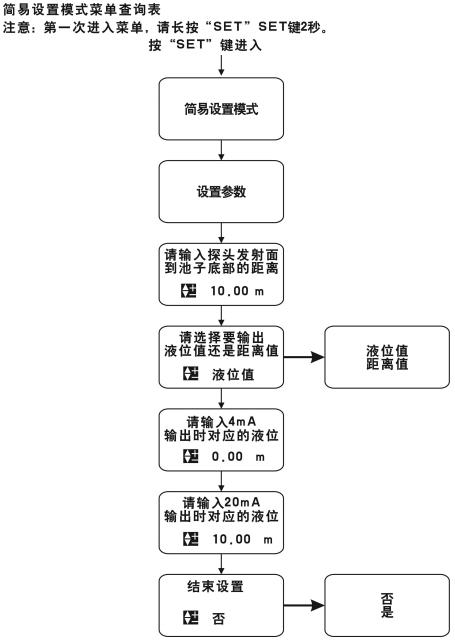

五、超聲波物位計簡易設置
1、超聲波物位計通電顯現后，長按設置鍵(SET)兩秒進入一級菜單。 菜單形式有：專家設置形式和簡易設置形式。
2、選擇丈量形式: 丈量形式分間隔丈量和物位丈量。出廠默許為物位丈量。
3、將探頭的高度值輸入到“參考零點”。(探頭高度為探頭發射面到罐底 或池底的間隔)
（1）間隔丈量形式下，參考零點設置沒有意義，量程高點、量程低點的位置
（2）物位丈量形式下，參考零點、量程高點、量程低點的位置
量程低點: 參考平面到該位置的間隔值。當量程低點高于參考平面時數值 為正，低于參考平面時數值為負。液位在該位置時輸出 4mA 電流。 量程高點: 參考平面到該位置的間隔值。當量程高點高于參考平面時數值為正,低于參考平面時數值為負。液位在該位置時輸出20mA電流。
4、帶繼電器工作的:進入報警設置選項,設置三個參數: ①報警形式:選擇高位報警、低位報警或者關閉。 ②報警值:高位報警:液位高于報警值時報警 低位報警:液位低于報警值時報警 ③回差值: 回差值是為了避免丈量誤差惹起在報警點左近報警開關反 復跳動。高位報警狀態:液位低于(報警值-回差值)時
解除報警 低位報警狀態:液位高于(報警值+回差值)時解除報警
5、探頭選擇、參數校正、算法選擇項請在**技術人員指導下停止設置。
6、設備裝置終了，必需真正單獨接地，不要與電氣箱或者儀表箱的公用地接地。
7、倡議：超聲波物位計在與變頻器、PLC等有干擾的設備銜接時，電源局部要加隔離變壓器，信號局部要加信號隔離器，并做牢靠接地處置。 信號線不可與動力線、電源線在同一個線槽內，要單獨穿金屬管裝置， 或者是遠離動力線和電源線裝置，在沒有穿管裝置的前提下，間隔動力線、電源線至少1米以上。
