氣體渦輪流量計如何安裝

來源：江蘇騰泰儀表科技有限公司瀏覽：-2049 發布日期：2021-08-24

氣體渦輪流量計是一種在工業消費中特別常見的氣體介質丈量儀表，其工作原理是進入流量計的被測氣體，經截面收縮的導流架加速后，經過進口通道作用在渦輪葉片上，推進葉輪轉動。葉輪軸裝置在滾動軸承上，與被測氣體體積成正比的葉輪轉數，經多級減速后傳送到計數器或流量計算機上，顯現被測氣體的實踐情況下體積量。要讓儀表可以堅持一個正常和穩定的工作狀態，不只在開端的選型上就應該留意，更要在后續的裝置和維護操作中做到正確標準地操作。
一、氣體渦輪流量計裝置留意事項
1、內部電路板和其他零件的改換及相關操作必需由**工程師或技術人員停止。
2、翻開殼蓋前須保證設備斷電至少 10min。殼蓋的翻開須由**工程師或技術人員停止。
3、防爆型的轉換器必需轉移到一個平安的區域停止維修頤養、拆卸、再組裝。
4、轉換器電路板組件中包含敏感部件，可能會被靜電損壞。當心操作以免直接接觸電子部件或電路板上的電路圖案，必要時需采取相應的防靜電措施。

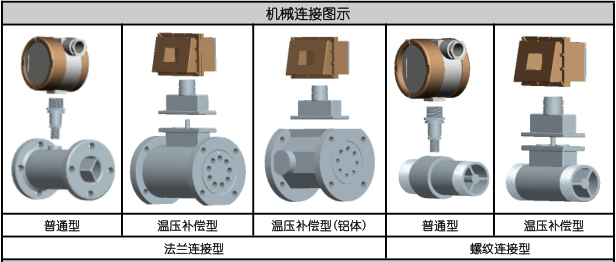

二、氣體渦輪流量計機械銜接

轉換器的拆裝及調整
1、拆卸流量轉換器
（1）關閉電源。
（2）逆時針擰開流量轉換器前表蓋，依照“拆卸電路板”引見的步驟拆下電路板組件。拔下插在電路板上的信號線插頭，取下電路板。用扳手卡住銜接螺紋處，擰下流量轉換器表頭。若為溫壓補償型儀表，留意一并拆下溫度壓力信號線。
2、拆裝信號拾取銜接器
（1）確保電源已關閉并處在平安的區域。
（2）拆卸時，若為普通型，則直接用扳手擰下信號拾取銜接器，若為溫壓補償型，則用扳手或內六角扳手擰下銜接器與傳感器表體的固定螺釘，取下信號拾取銜接器的外殼，再當心取出需求拆卸的溫度、壓力、流量傳感器（若為密封件，則不能取下傳感器）。
（3）組裝時，留意豎直對準放置各傳感器。然后將傳感器信號線穿過信號拾取銜接器的外殼，將信號拾取銜接器固定在傳感器表體上。

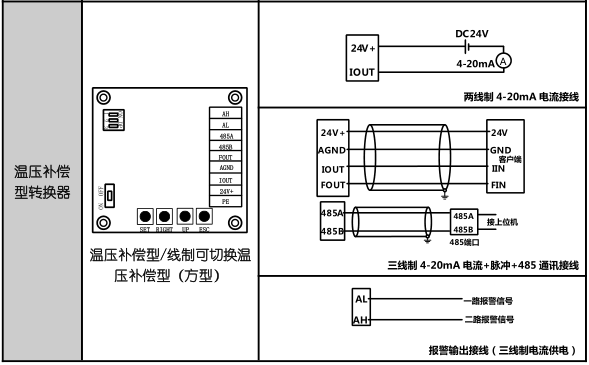

三、氣體渦輪流量計電氣銜接操作闡明

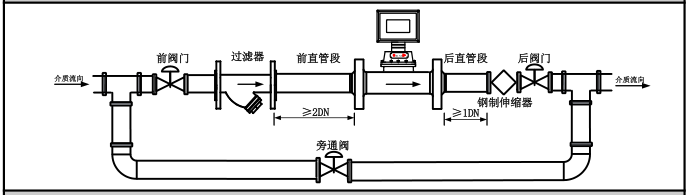

四、氣體渦輪流量計典型裝置管路系統

五、氣體渦輪流量計維護操作流程

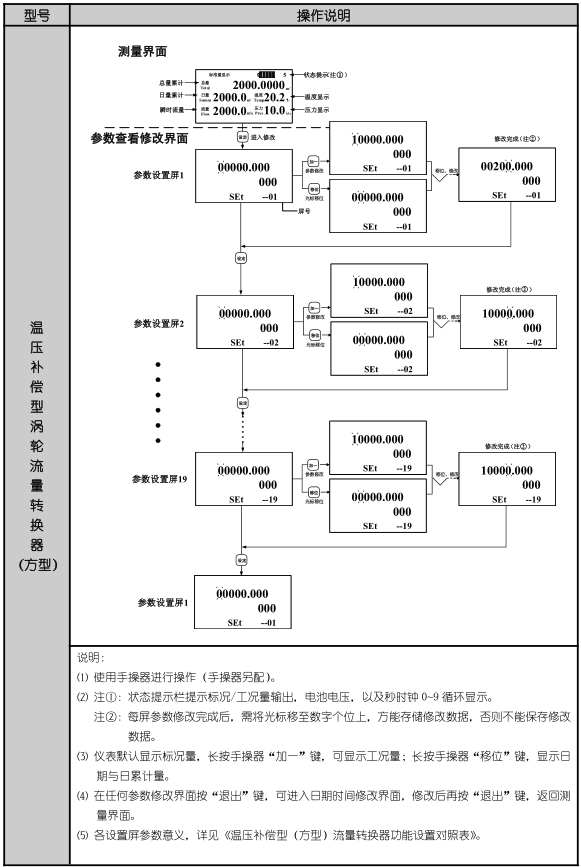

1、氣體渦輪流量計投用前先經過流量計算機的面板完成儀表系數的重新設定；
2、氣體渦輪流量計投運時應遲緩地先手動開啟入口閥門，待管線完整充溢氣且壓力均衡后手動開啟出口閥門，避免霎時氣流沖擊而損壞渦輪，嚴禁快速開啟或關閉閥門。
3、氣體渦輪流量計投運時，請求同一管線下游處調壓撬已完整調壓終了，不會呈現冰堵現象，渦輪番量計前后壓差不能過大，流速不能過快。
4、定期對流量計停止清洗、檢查和復校，定期注入光滑油，以維護葉輪良好運轉；
5、監查流量計算機的流量顯現情況，評價流量狀況，有異常時立刻停止檢查；
6、堅持過濾器暢通。過濾器若被雜質梗塞，能夠從裝置在過濾器入口、出口處的差壓變送器的差壓值來判別，呈現梗塞及時掃除。在清潔的狀況下，差壓應‹=0.15 bar，若差壓›0.7 bar，必需清洗并改換濾芯；
7、若管路雜質較多，招致流量計渦輪運轉失常時應清洗管路，將流量計渦輪撤除后用輕質高標號汽油徹底清洗后重新裝置。
