電磁流量計的常見故障和日常維護

來源：江蘇騰泰儀表科技有限公司瀏覽：-1251 發布日期：2021-07-14

電磁流量計的日常維護

一、電磁流量計概述
電磁流量計是基于電磁感應定律而工作的流量丈量儀表。它能丈量具有一定電導率的液體或液、固混和物的體積流量，常用于檢測酸、堿、鹽、含固體顆粒液體的流量，電磁流量計通常由傳感器、轉換器和顯現儀表組成。
二、電磁流量計構造組成
電磁流質變送器由傳感器和轉換器兩局部組成，被測流體的流量經傳感器變換成感應電勢，然后再由轉換器將感應電勢轉換成統一的直流規范信號作為輸出，以便停止指示記載或與計算機配套運用。
1、一體型:變送器和傳感器組成一個機械單元
電磁流量計

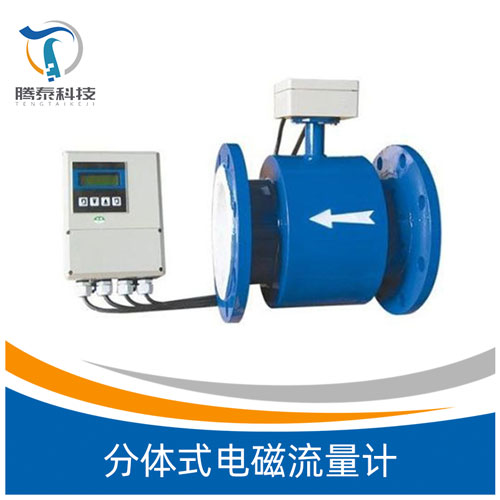

2、分體型：變送器和傳感器分開裝置
分體式電磁流量計

三、電磁流量計特性
1、丈量導管內無可動部件或凸出于管道內的部件，因此壓力損失小、并能夠丈量含有顆粒、懸浮物等流體的流量，例如紙漿、礦漿和煤粉漿的流量，這是電磁流量計的突出特性。由于電磁流量計的襯里和電極是防腐的，能夠用來測來丈量腐蝕性介質的流量。
2、電磁流量計輸出電流與流量間具有線性關系，并且不受液體的物理性質（溫度、壓力、黏度）的影響。特別是不受黏度的影響，這是普通流量計所達不到的。
3、只需契合電導范圍, 丈量特性與流體的性質無關。
4、電磁流量計的丈量范圍寬,關于同一臺電磁流量計可達100:1,精度高,可達±0.2%,反復型好優于±0.1%.口徑能夠從1mm做到2m以上。
5、改換不同的內襯及電極資料可測強酸強堿
6、電磁流量計反響疾速，能夠丈量脈動流量。
四、電磁流量計日常維護
1、變送器管內壁堆積垢層要定期清算，以防電極短路，以至于無法丈量流量。一直堅持一次表的導管內絕緣襯里良好狀態，以免酸堿鹽等腐蝕，招致儀表無法檢測。
2、定期檢查端蓋、接線口的密封性，保證濕氣和水不會進入儀表內。
3、零位標定
留意：只要在零流量及流體完整充溢丈量管時，才干執行這一功用。
4、信號轉換器殼體蓋開啟留意點和請求
信號轉換器殼體與上下蓋均有緊密配合的螺紋銜接。

電磁流量計的常見故障
電磁流量計運用中的常見毛病，有的是由于儀表自身元器件損壞惹起的毛病，有的是由于選用不當、裝置不妥、環境條件、流體特性等要素形成的毛病，如顯現動搖、精度降落以至儀表損壞等。普通能夠分為兩品種型：裝置調試時呈現的毛病（調試期毛病）和正常運轉時呈現的毛病（運轉期毛病）。
一、電磁流量計調試期毛病
調試期毛病普通呈現在儀表裝置調試階段，一經掃除，在以后相同條件下普通不會再呈現。常見的調試期毛病普通由裝置不妥、環境干擾以及流體特性影響等緣由惹起。
1、裝置方面通常是電磁流量傳感器裝置位置不正確惹起的毛病，常見的如將傳感器裝置在易積聚氣體的管系*高點；或裝置在自上而下的垂直管上，可能呈現排空；或傳感器后無背壓，流體直接排入大氣而構成丈量管內非滿管。
2、環境方面通常主要是管道雜散電流干擾，空間強電磁波干擾，大型電機磁場干擾等。管道雜散電流干擾通常采取良好的單獨接地維護就可取得稱心結果，但如遇到強大的雜散電流（如電解車間管道，有時在兩電極上感應的交流電勢峰值Vpp可高達1V），尚需采取另外措施和流量傳感器與管道絕緣等。空間電磁波干擾普通經信號電纜引入，通常采用單層或多層屏蔽予以維護。
3、流體方面被測液體中含有平均散布的微小氣泡通常不影響電磁流量計的正常工作，但隨著氣泡的增大，儀表輸出信號會呈現動搖，若氣泡大到足以遮蓋整個電極外表時，隨著氣泡流過電極會使電極回路霎時斷路而使輸出信號呈現更大的動搖。
二、電磁流量計運轉期毛病
運轉期毛病是電磁流量計經調試并正常運轉一段時期后呈現的毛病，常見的運轉期毛病普通由流量傳感器內壁附著層、雷電打擊以及環境條件變化等要素惹起。
1、若附著層電導率顯著高于流體電導率，則電極回路將呈現短路，儀表也不能正常工作。所以，應及時肅清電磁流量計丈量管內的附著結垢層。
2、雷電打擊雷擊容易在儀表線路中感應出高電壓和浪涌電流，使儀表損壞。它主要經過電源線或勵磁線圈或傳感器與轉換器之間的流量信號線等途徑引入，特別是從控制室電源線引入占絕大局部。
3、環境條件變化在調試期間由于環境條件尚好（例如沒有干擾源），流量計工作正常，此時常常容易忽略裝置條件（例如接地并不怎樣良好）。在這種狀況下，一旦環境條件變化，運轉期間呈現新的干擾源（如在流量計左近管道上停止電焊，左近裝置上大型變壓器等），就會干擾儀表的正常工作，流量計的輸出信號就會呈現動搖。
