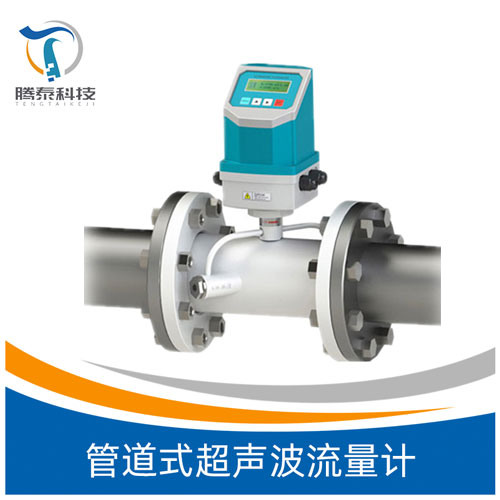

超聲波流量計安裝步驟以及正確的流量測量點的
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1375
發布日期：2021-07-14
超聲波流量計安裝步驟以及正確的流量測量點的選擇
一、超聲波流量計裝置留意事項
在裝置外夾式流量傳感器之前，須把管道表面面欲裝置的區域清算潔凈，除去銹跡、油漆，選擇出管材致密局部停止傳感器裝置。在傳感器的中心局部和管壁涂上足夠的耦合劑，將耦合劑停止擠壓，保證傳感器和管壁之間無氣泡存在，然后把外夾式傳感器緊貼在管壁上捆綁好。
1、兩個傳感器應裝置在管道管軸的程度方向上。
2、兩個傳感器的裝置方向應為同向平行
3、在裝置過程中，千萬留意在傳感器和管壁之間不應有氣泡或沙礫。對程度管，傳感器應裝置在管道界面的
4、程度軸上（3 點或 9 點鐘的位置），以防管內上部可能存在氣泡。（請參閱傳感器裝置）。
5、假如受裝置地點空間的限制而不能程度對稱裝置傳感器，可在保證管內一直充溢液體（管內上部無氣泡）的條件下，垂直或有傾角地裝置探頭。
二、超聲波流量計裝置間距
外夾式流量傳感器裝置間距是指兩只傳感器相對的兩個端面之間的間隔。
三、超聲波流量計裝置類型
超聲波流量計裝置方式共有三種。這三種方式分別稱為 V 法、Z法和N法。普通在小管徑 100～300mm（4＂～12＂）時可先選用V法；V法測不到信號或信號質量差時則選用Z法；管徑在300mm（12＂）以上或丈量鑄鐵管時應優先選用Z法。N法是較少運用的辦法，合適管徑在 50mm（2＂）以下管道。
四、超聲波流量計裝置檢查
裝置檢查是指檢查流量傳感器裝置能否適宜、能否可以接納到正確的、足夠強的、能夠使機器正常工作的超聲波信號，以確保儀器長時間牢靠地運轉。經過檢查接納流量信號強度、信號質量、總傳輸時間、時差以及傳輸時間比值，可肯定裝置能否*佳。裝置的好壞直接關系到流量丈量值的精確性和儀表能否長時間牢靠的運轉。固然大多數情形下，把傳感器簡單地涂上耦合劑貼到管壁外，就能得到丈量結果，這時還是要停止下列的檢查，以確保得到高的丈量精度并使儀器長時間牢靠的運轉。
超聲波流量計在一切流量計的裝置中是*簡單便利的。只需選擇一個適宜的丈量點、把丈量點處的管道參數輸入到流量表中，把傳感器裝置在管道上即可停止丈量。
超聲波流量計選擇丈量點時請求選擇流體流場散布平均的管段局部，以保證丈量精度。裝置時，應遵照以下準繩：
1、選擇充溢流體的管段，如管路的垂直局部（流體*好向上活動）或充溢流體的程度管段。
2、丈量點要選擇距上游10倍直徑（10D）、下游5倍直徑（5D）以內的平均直管段，該范圍內沒有任何閥門、彎頭、變徑等干擾流場的安裝。直管段長度引薦采用下表所示的數值。
3、在程度管段上，傳感器應裝置在管的 9 點、3 點鐘位置，應避開 6 點、12 點的位置，以免管道底部沉淀物或管道上部的氣泡、氣穴惹起信號的衰減。
4、要保證丈量點處的溫度在可工作范圍以內。
5、充沛思索管內壁結垢情況，盡量選擇無結垢的管段停止丈量，不能完整滿足時，需把結垢思索為襯里以求得到較好的丈量精度。
6、選擇管材平均致密，易于超聲波傳輸?shù)墓芏巍?/span>
一、超聲波流量計裝置留意事項
在裝置外夾式流量傳感器之前，須把管道表面面欲裝置的區域清算潔凈，除去銹跡、油漆，選擇出管材致密局部停止傳感器裝置。在傳感器的中心局部和管壁涂上足夠的耦合劑，將耦合劑停止擠壓，保證傳感器和管壁之間無氣泡存在，然后把外夾式傳感器緊貼在管壁上捆綁好。
1、兩個傳感器應裝置在管道管軸的程度方向上。
2、兩個傳感器的裝置方向應為同向平行
3、在裝置過程中，千萬留意在傳感器和管壁之間不應有氣泡或沙礫。對程度管，傳感器應裝置在管道界面的
4、程度軸上（3 點或 9 點鐘的位置），以防管內上部可能存在氣泡。（請參閱傳感器裝置）。
5、假如受裝置地點空間的限制而不能程度對稱裝置傳感器，可在保證管內一直充溢液體（管內上部無氣泡）的條件下，垂直或有傾角地裝置探頭。
二、超聲波流量計裝置間距
外夾式流量傳感器裝置間距是指兩只傳感器相對的兩個端面之間的間隔。
三、超聲波流量計裝置類型
超聲波流量計裝置方式共有三種。這三種方式分別稱為 V 法、Z法和N法。普通在小管徑 100～300mm（4＂～12＂）時可先選用V法；V法測不到信號或信號質量差時則選用Z法；管徑在300mm（12＂）以上或丈量鑄鐵管時應優先選用Z法。N法是較少運用的辦法，合適管徑在 50mm（2＂）以下管道。
四、超聲波流量計裝置檢查
裝置檢查是指檢查流量傳感器裝置能否適宜、能否可以接納到正確的、足夠強的、能夠使機器正常工作的超聲波信號，以確保儀器長時間牢靠地運轉。經過檢查接納流量信號強度、信號質量、總傳輸時間、時差以及傳輸時間比值，可肯定裝置能否*佳。裝置的好壞直接關系到流量丈量值的精確性和儀表能否長時間牢靠的運轉。固然大多數情形下，把傳感器簡單地涂上耦合劑貼到管壁外，就能得到丈量結果，這時還是要停止下列的檢查，以確保得到高的丈量精度并使儀器長時間牢靠的運轉。
超聲波流量計在一切流量計的裝置中是*簡單便利的。只需選擇一個適宜的丈量點、把丈量點處的管道參數輸入到流量表中，把傳感器裝置在管道上即可停止丈量。
超聲波流量計選擇丈量點時請求選擇流體流場散布平均的管段局部，以保證丈量精度。裝置時，應遵照以下準繩：
1、選擇充溢流體的管段，如管路的垂直局部（流體*好向上活動）或充溢流體的程度管段。
2、丈量點要選擇距上游10倍直徑（10D）、下游5倍直徑（5D）以內的平均直管段，該范圍內沒有任何閥門、彎頭、變徑等干擾流場的安裝。直管段長度引薦采用下表所示的數值。
3、在程度管段上，傳感器應裝置在管的 9 點、3 點鐘位置，應避開 6 點、12 點的位置，以免管道底部沉淀物或管道上部的氣泡、氣穴惹起信號的衰減。
4、要保證丈量點處的溫度在可工作范圍以內。
5、充沛思索管內壁結垢情況，盡量選擇無結垢的管段停止丈量，不能完整滿足時，需把結垢思索為襯里以求得到較好的丈量精度。
6、選擇管材平均致密，易于超聲波傳輸?shù)墓芏巍?/span>
