便攜式超聲波流量計
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1259
發布日期：2021-05-31
便攜式超聲波流量計產品特點：
（1）高精度測量
測量精度優于±l%，線性度優于0.5%，重復性精度優于0.2%
（2）非接觸式測量
將帶磁性的超聲波流量計傳感器吸附在管道外壁，即可完成流量測量
（3）測量范圍大
選用不同型號的傳感器，可實現口徑DNl5～DN6000m m管道流量的測量
（4）充電電源
內置大容量鎳氫充電電池，可支持流量計連續工作204小時以上
（5）內置打印機
既可實現即時屏幕打印，還可以定時打印提前設定的多達20余項的測量結果
（6）內置數據記錄器
可將提前設定的多達20余項的測量結呆上傳至計算機或聯網通訊
技術參數：
項 目 性能、參數
主 機 2×20 點陣式背光型液晶顯示器，工作溫度 (-20 ～ 60℃ )
打印機輸出選用 24 列字符微型熱敏打印機
4×4+2 式輕觸鍵盤 數據接口 RS-485
傳 感 器 1 標準 TS-1 型適用管徑 :DNl5 ～ 100mm 流體溫度 <110℃
2 標準 TM-1 型適用管徑 :DN50 ～ 1000mm 流體溫度 <110℃
3 標準 TL-1 型適用管徑 :DN300 ～ DN6000mm 流體溫度 <110℃
測量介質 水、海水、工業污水、酸堿液、各種油類等能傳導聲波的液體
流速范圍 0.1 ～ 12 m/s
測量精度 優于 ±1%
電 源 鎳氫電池可連續工作 204、時以上或 AC220V
功 耗 2W
充 電 采用智能充電方式，直接接入 AC220V，充足后自動停止，顯示綠燈
重 量 凈重 2.0kg( 主機 )
備 注 配備高強度防護箱，可在野外、井下等惡劣環境中使用
便攜式超聲波流量計的流量測量簡單方便，只要選擇一個合適的安裝點，在主機上輸入安裝點處的管道參數，然后根據主機提供的傳感器安裝距離，把傳感器安裝在管道表面，并用超聲波專用電纜連接至主機，即可完成流量測量。
可按如下步驟進行操作：
一、便攜式超聲波流量計選擇安裝點
安裝點的選擇是能否正確測量的關鍵，選擇安裝點必須考慮下列因素的影響：滿管、穩流、結垢、溫度、干擾。

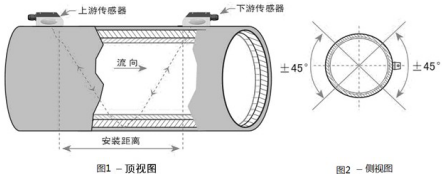

1、滿管
為保證測量精度和穩定性，測量點的流體必須充滿管道（否則測量值會偏大或者不能測量）。所以安裝時應滿足下列條件：
兩個傳感器應該安裝在管道軸面的水平方向上，在45°范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。
2、穩流
穩定流動的流體有助于測量穩定，從而保證測量精度。而流動狀態混亂的流體會使測量數據不穩定或無法測量。

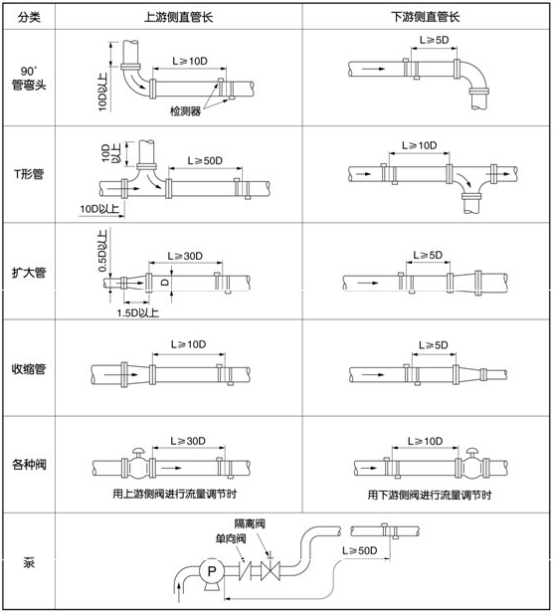

滿足穩流條件的標準要求：
1、管道遠離泵出口、半開閥門時，直管段要求上游10D，下游5D（D為外管徑）。
2、距離泵出口、半開閥門直管段要求30D。
外夾式和便攜式超聲波流量計的主要區別 一、適用的場合不同 外夾式超聲波流量計主要用于安裝在某一固定位置，對某一特定管道內流體的流量 進行長期不間斷的測量，變送器就近安裝在附近墻壁儀表箱內，或者延長線纜安裝在控制室 內；便攜式超聲波流量計主要特點是方便攜帶，具有很大的隨機性，主要用于對不同管道的 流體流量作臨時性測量。 二、供電方式不同 外夾式超聲波流量計要求長期連續運行，所以要使用 24V 電源持續供電；而便攜式超 聲波流量計一般使用內置可充電電池，可以連續工作 10 小時左右，這樣大大方便了不同場 合臨時性流量測量的需要。 三、部分功能不同 外夾式超聲波流量計通常都有 RS-485 通訊、4-20mA 電流輸出等功能，供遠傳顯示或 者控制使用，但其內部只能存貯一條管道的參數；便攜式超聲波流量計只是為了現場查看當 時流量和短時間內的累計流量，所以一般無輸出信號功能，但為了方便測量不同管道流量， 它具有豐富的貯存功能，可以同時存貯數十條不同管道的參數，供隨時調出使用。另外一般 的便攜式超聲波流量計還配有內置打印機，可以及時將測量數據現場打印出來，便于現場異 地保存。 四、換能器不同 超聲波流量計換能器主要有外貼式、插入式、管段式三種。 其中，外貼式超聲波流量計是生產*早，用戶*熟悉且應用***的流量計，安裝時無 需管道斷流，即貼即用，它充分體現了超聲波流量計安裝簡單、使用方便的特點。 其次，大家比較熟悉的是插入式超聲波流量計。也可以在線帶壓安裝，利用專門工具在 有水的管道上打孔，把換能器插入管道內，即可完成流量測量。由于換能器在管道內，其信 號的發射、接受只經過被測介質，而不經過管壁和襯里，所以其測量不受管質和管襯材料限 制。另外，某些管道因材質疏、導聲不良，或者銹蝕嚴重，襯里和管道內空間有間隙等原因， 導致超聲波信號衰減嚴重，用外貼式超聲波流量計無法正常測量，插入式也無法焊接底座等 原因，所以產生了管段式超聲波流量計。這種管段式超聲波流量計把換能器和測量管組成一 體，解決了外貼式流量計在測量中的一個難題。但是測量精度不一定比其它超聲波流量計高， 同時也犧牲了外貼式超聲波流量計不斷流安裝的優點，必須停產施工，斷開管道，焊接法蘭 安裝，而且價格也比較高，所以不到萬不得已，一般不會選擇這類產品。
3、結垢
管內壁結垢會衰減超聲波信號的傳輸，并且會使管道內徑變小。所以管內壁結垢的管道會使流量計不能正常測量或影響測量精度。因此，要盡量避免選擇管道內壁結垢的地方作為安裝點。如果無法避開結垢的安裝點，可采取下列措施消除或減小管道內壁結垢的測量的影響。
1．用錘子用力敲擊測量點的管道直到測量點的信號強度明顯增大。
2．選用Z法測量，并把結垢設置為襯里以取得更好的測量精度。
3．把測量點的管道重新更換。
4、溫度
超出傳感器的使用溫度范圍很容易造成傳感器的損壞或者大幅縮短傳感器的壽命。因此，安裝點的流體溫度必須在傳感器的安裝使用范圍內，且盡量選擇溫度更低的安裝點。所以，同一管線盡量避免鍋爐水出口、換熱器出口的地方，盡可能安在回水管道上（條件允許下，*好在測量前測量安裝點的溫度）。
5、干擾
便攜式超聲波流量計的主機、傳感器以及電纜容易受到變頻器、電臺、電視臺、微波通訊站、手機基站、高壓線等干擾源的干擾。所以選擇傳感器和主機安裝點時，盡量遠離這些干擾源。
二、便攜式超聲波流量計傳感器的安裝與調試
1、安裝方法的選擇
外夾式傳感器的安裝方式有V法和Z法。

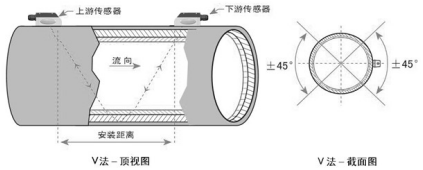

（1）V法
DN15～200mm的管道優先選用V法，安裝時兩傳感器水平對齊，其中心線與管道軸線平行即可，并注意發射方向一定相對（兩個傳感器方向朝里）。V法具有使用方便，測量準確的特點。對于口徑小于DN50mm的管道安裝精度較高，請注意信號強度、信號質量、傳輸時間比這幾個參數。

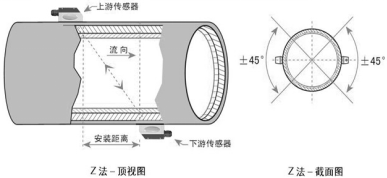

（2）Z法
DN200～6000mm的管道優先選用Z法，在V法測不到信號或信號質量差時也可選用Z法。安裝時讓兩個傳感器之間沿管軸方向的垂直距離等于安裝距離，并且保證兩個傳感器在同一軸面上即可，并注意發射方向一定相對（兩個傳感器方向朝里）。由于Z法是超聲波在介質傳播中直接收發，信號沒有反射，因而信號強度衰減*小。所以，Z法信號強度較高，適用于口徑較大、介質含雜質或氣泡、管道有結垢等超聲波信號衰減較大的場合
