防腐投入式液位計
一、儀表概述：
防腐投入式液位計的液位傳感器性能可靠。采用擴散硅芯體進口芯片，三道密封工藝，密封嚴謹可靠，特點壓力越強密封效果越好，使其在較深的液體中性能穩定。電路采用信號隔離放大，截頻干擾設計（抗干擾能力強，防雷擊）過壓保護，限流保護，抗沖擊，防腐等設計。性能可靠，處于國內與國外**水平。
二、測量原理：
投入式液位計用靜壓測量原理；當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po式中：
P ：變送器迎液面所受壓力；
ρ：被測液體密度；
g ：當地重力加速度；
Po ：液面上大氣壓；
H ：變送器投入液體的深度。
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
三、適用場合：
防腐投入式液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
四、性能特點：
1、穩定性好，滿度、零位長期穩定性可達 0.2%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.2%FS ，在整個允許工作溫度范圍內低于 0.5%FS 。
2、具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35mA以內。
3、固態結構，無可動部件，高可靠性，使用壽命長。
4、安裝方便、結構簡單、經濟耐用。
五、技術指標：
1、測量范圍： 0-0.1 米～ 0-35 米；
2、過載： 不超過管長1.5倍；
3、測量形式： 平衡罩式；
4、精度等級： 0.5%FS；
5、電源電壓： 24VDC；
6、負載電阻： ≤ 500 Ω；
7、測量介質： 各種液體；
8、長期穩定性： ± 0.2% FS/ 年；
9、環境相對濕度： 0 ～ 95%；
10、補償溫度： 0 ～ 70 ℃；
11、工作溫度： -40 ～240℃ 溫度可以做到 350 度（需定做）。
六、結構和材料:
1、變送器中繼箱：鑄鋁，100×68×110，外殼環氧樹脂噴涂；
2、變送器探頭：1Crl8Ni9Ti，∮29×150，防腐為∮44×140；
3、導氣電纜：直徑∮7的6芯聚氯乙烯電纜、防腐電纜護套為聚四氟；
4、重量（不含導氣電纜）：約0.6kg；
5、電氣接口：M20×1.5。

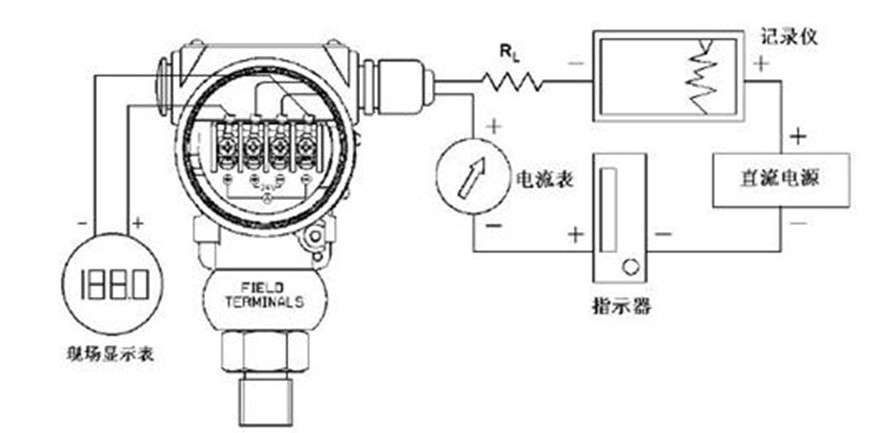

七、電氣連接圖:
八、安裝與調試方法：
1、纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。
2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。
3、使用型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
本產品在出廠時已經校準，若需要現場調整可采取以下方法：
1、采用智能電路的調試方法：
現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。
2、采用模擬電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。
九、注意事項：
1、凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
2、接供電電源時應嚴格按照我公司接線說明進行連接。
3、使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。
4、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
十、選型一覽表：
型譜 | 說明 | ||||||||||
50 |
| 投入式液位計 | |||||||||
類別 | 1 |
| 纜式 | ||||||||
2 |
| 桿式（傳感器裝在底部，直接接觸液體介質） | |||||||||
3 |
| 防腐式 | |||||||||
4 |
| 導壓桿式（傳感器裝在上部，不直接接觸介質） | |||||||||
過程連接形式 | T |
| 支架安裝 | ||||||||
N |
| 法蘭安裝DN40 PN1.0 | |||||||||
Y |
| 特別約定 | |||||||||
傳感器連接材料 | 1 |
| 304 | 桿式 | |||||||
2 |
| 316 | |||||||||
3 |
| 316L | |||||||||
4 |
| 丁晴橡膠與聚氯乙烯復合物 | 纜式 | ||||||||
5 |
| 聚四氟乙烯，（聚丙烯法蘭） | |||||||||
防爆方式 | O |
| 不防爆 | ||||||||
E |
| 本安防爆Exia ⅡCT6 | |||||||||
顯示方式 | O |
| 不帶現場批示 | ||||||||
Z |
| 帶電流表指示（0-****刻度） | |||||||||
X |
| 帶現場顯示 | |||||||||
配重情況 | O |
| 無需配重 | ||||||||
W |
| 需要配重 | |||||||||
| -□ |
| 安裝高度（mm） | ||||||||
| -□ |
| 測量高度（mm） | ||||||||
| -□ | 被測介質密度（g/cm3） | |||||||||
